应用领域

SIMATIC IPC277D 可用于直接在机器上以紧凑形式执行简易控制与可视化任务：

• 可进行简便测量与控制，例如，通过适用于故障安全应用的 SIMATIC WinAC RTX 和 RTX-F 软 PLC
• 具有简易人机界面，例如，通过 SIMATIC WinCC RT Advanced

重要的亮点：

• 高性能数据处理，低能耗
  • 采用电能优化(Power-Optimized)系列(E640)的 Intel-Atom 技术
  • Wake-on-LAN 用于在待机模式与运行模式之间进行远程控制切换
  • 支持休眠状态/SpeedStep，即根据所需的计算性能进行动态性能调整
  • Intel VT-x 可视化技术
• 极高的工业功能和灵活性，适用于实现嵌入式解决方案
  • 灵活的存储器设计：CompactFlash 卡或固态硬盘
  • 2 x 千兆以太网接口(具有协作能力)；具有实时功能的 PROFINET(通过标准以太网)
  • 3 x 高速 USB 2.0 端口；1 x RS232
  • 随时可运行的嵌入式套件，含有 WinAC RTX 2010 (F) 和/或 WinCC RT V11 Advanced (准备中，可选，可实现有吸引力的节省)
  • 512 kB 记忆性存储器 (MRAM)，其中，128 kB 在后备时间内可写(可选，准备中)
  • 嵌入版和标准版操作系统(可选)：WES 2009 和 Windows XP Professional；WES 7 和 Windows 7，准备中
  • “适用于 Linux 的证书”用于简便而可靠地实现客户特定的基于 Linux 的解决方案，准备中。
• 系统可用性高，可减少潜在故障并降低维护成本
  • 免维护 - 没有旋转部件(风扇和硬盘)
  • 即使在使用记忆性存储器选件的情况下，也可实现无电池的运行(通过网络进行时钟同步)
  • 预装本地 SIMATIC IPC DiagBase 诊断软件，因此具有广泛的自诊断功能

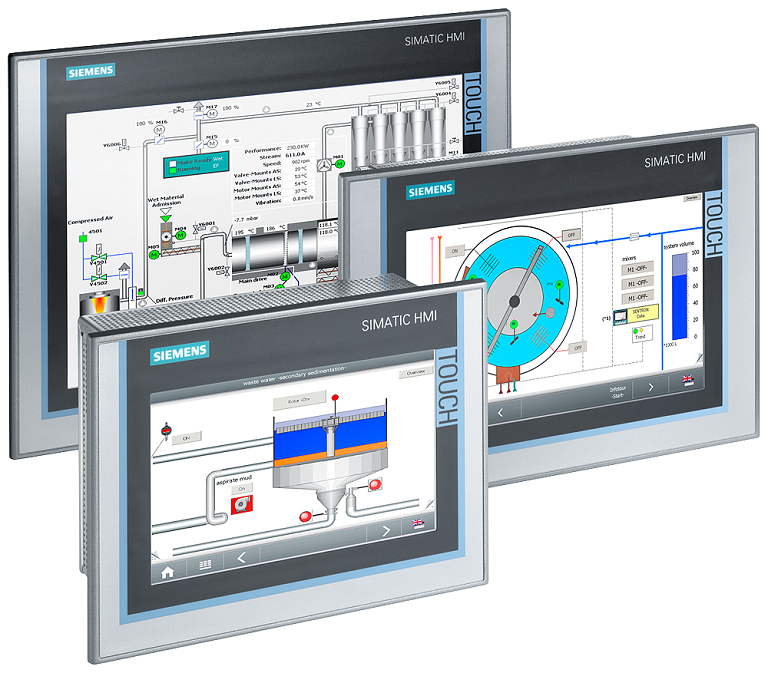

• 坚固耐用的工业用宽屏显示屏，7/9/12 英寸，带电阻式触摸屏(15/19 英寸型号正在准备中)
  • 紧凑型微型面板式 PC，安装深度 66 mm 及以上，小对角(7 英寸及以上)
  • LED 背光照明，可在 0-100% 范围内调节亮度；
    可达到http://en.cbficoldroom.net/佳功耗，适合在船舶上使用
  • 高分辨率，例如，即使是 7 英寸显示屏也可达到 800x480 像素
  • 高色深，所有型号均为 1600 万种颜色
  • 亮度高达 400 CD/m²
  • 可视角度高达 170°(水平/垂直)
  • 使用寿命长(背光照明的平均故障间隔时间长达 80000 小时)
  • 前面的防护等级： IP65
  • 人机界面前端(面板式 PC、舒适型面板)采用统一设计
  • 无风扇，工作环境温度可高达 50°C
• 投资安全性较高，工程组态成本降低
  • 长期可用：上市后，可在 8 - 10 年内提供服务与支持

设计

SIMATIC IPC277D 具有坚固的金属外壳，抗振和抗冲击，并具有良好的电磁兼容性。

基本配置：

• Intel Atom 微处理器 E640 (1.0 GHz)，1 GB RAM
• 2 x 10/100/1000 Mbit/s Ethernet，RJ45
• 3 x USB V2.0 (高电流)
• 1 x COM (RS232)
• CompactFlash 卡插槽
• 24 V DC 工业电源
• 现场总线： PROFINET RT，通过标准以太网

可配置的组件：

• 前面板：
  • 7 英寸宽，分辨率 800 x 480 像素
  • 9 英寸宽，分辨率 800 x 480 像素
  • 12 英寸宽，分辨率 1280 x 800 像素
• 记忆性：
  • 无
  • 512 kB，其中，128 kB 可由 WinAC 使用
• 驱动器：
  • 无
  • CompactFlash 驱动器 2 GB/4 GB/8 GB (可接触)
  • 固态硬盘(SSD) SATA 50 GB，单层单元架构(SLC)
• 操作系统：
  • 无
  • Windows Embedded Standard 2009 预装(预装在 2 GB 以上的 CF 卡/SSD 上)
  • Windows XP Professional MUI，预装在 SSD 上

附加选件/准备中：

• 前面板：
  • 15 英寸宽屏，带前面 USB 端口
  • 19 英寸宽屏，带前面 USB 端口
• 屏幕定位调整：
  • 垂直操作(“纵向”)
• CPU/RAM：
  • 1.3 GHz/2 GB RAM 型(带/不带记忆性)
• 操作系统：
  • Windows Embedded Standard 7，预装(4 GB 以上的 CF 卡上或 SSD 上)
  • Windows 7 MUI (32 位)，预装在 SSD 上
• 软件配置(套件)：
  软件包 WinAC RTX 2010/F 和 WinCC V11 RT Advanced 尚未发布，将在套件发布时一起发布。
  软件套件仅随 4 GB 或更大的 CF 或随 SSD 提供；仅用于嵌入式操作系统；WinAC 需要记忆性。
  已计划的套件软件包：
  • RTX：WinAC RTX 2010
  • RTX-F：WinAC RTX F 2010
  • HMI：WinCC RT Advanced
  • HMI/RTX：WinAC RTX 2010/WinCC RT Advanced
• 认证：
  • 船级社认证

SIMATIC IPC277D (Nanopanel PC) 的详细配置如下：
Touch 7" TFT
Atom E640 (1,0GHz), 1GB RAM
without drive, with CF-Slot
without operating system
without RTX/HMI-software
2 x 10/100/1000 Mbit/s Ethernet RJ45
3 x USB V2.0 (high current); 1x serial (COM1)
CompactFlash-Slot
24 V DC industrial power supply
